Oops: Korrekturen und Nachträge zu Ausgabe 5/13
Seite 12:
Im Testbericht des Subwoofer-Treibers L26ROY von Seas, eingesetzt im Referenz
-Subwoofer “Roy”, haben wir eine alsche Tabelle “Gehäuseempfehlung” abgedruckt, die zu einem der Chassis aus dem Chassis-Vergleichstest dieser
Ausgabe gehört. Hier ist die zutreffende Gehäuseempfehlung, die dann natürlich auch zu den Thiele-Small-Parametern und der Frequenzgangsimulation passt:
|
Gehäusetyp
|
bassreflex
|
GHP
|
|
Farbe im Simulationsprogramm
|
rot
|
schwarz
|
|
Widerstand im Signalweg
|
0,2 Ohm
|
0,5 Ohm
|
|
Hochpasskondensator
|
-
|
900 µF
|
|
Gehäusevolumen
|
43 l
|
12 l
|
|
Abstimmfrequenz
|
25 Hz
|
-
|
|
Untere Grenzfrequenz (-3dB)
|
23 Hz
|
37 Hz
|
|
Bassreflextunnel-Durchmesser
|
80 mm
|
-
|
|
Bassreflextunnel-Länge
|
470 mm
|
-
|
|
Seite 36:

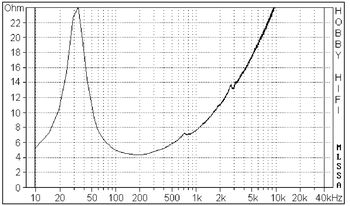

An Stelle des Impedanz-Frequenzgangs wurde zum Visaton-Tieftöner W250S (4 Ohm) das
Klirrfaktor-Diagramm ein zweites Mal abgedruckt. Hier ist der bislang noch fehlende Impedanzplot:
|
|
