Oops: Korrekturen und Nachträge zu Ausgabe 2/13
Seite 22 ff.:
Die Frequenzweiche der Illuminata 15 mussten wir – mechanisch, nicht elektrisch
– nach Redaktionsschluss von HOBBY HiFi 2/2013 noch einmal überarbeiten. Dabei hatten wir uns doch wirklich Mühe gegeben, denn es war nicht ganz einfach, all
die großen Bauteile so auf einer Platine unterzubringen, dass diese noch durch die Öffnung des Tiefmitteltöners passte. Doch dann kam die böse Überraschung: Der
Tiefmitteltöner von Scan Speak kollidierte wegen seiner großen Einbautiefe mit der Frequenzweiche und ließ sich so beim besten Willen nicht im Gehäuse montieren.

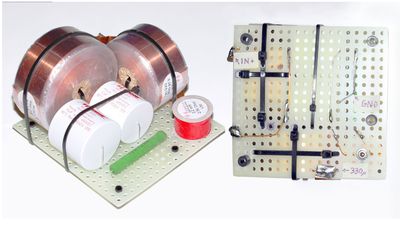

Also wurde der voluminöse Hochpasskondensator C3 (330 µF MKP) ausgelagert. C1 und C2 rückten näher zu den Induktivitäten, und R1 wurde davor quer angeordnet. So konnte die
Platine erheblich eingekürzt werden. C3 haben wir über zwei je ca. 20 cm lange einandrige Kabel mit L3 auf der Platine und dem Lautsprecherchassis verbunden. Dabei haben wir die Lötstellen
am Kondensator mit Schrumpfschlauch isoliert, um Kurzschlüssen vorzubeugen. Die Platine wurde auf den Gehäuseboden gelegt, anschließend C3 so weit wie möglich über L3 nach hinten
geschoben. Der Kondensator passte genau zwischen L3 und die Gehäuseversteifung und klemmte sich dort zwischen L1 und L3 fest, sobald wir die Platine weit genug nach rechts
schoben. Schließlich wurde die Platine verschraubt und C3 mit einigen Tropfen Heißleim an der Gehäuseversteifung gesichert.
 |
Seite 31:
In Spalte 3 ist die Wertetabelle unter „Modifikationsempfehlungen“ zu korrigieren. Ausgehend
von einem Dreher in der Zeile „neutral“ wurden die Werte in den anderen Zeilen falsch berechnet. Hier sind die korrekten Werte:
|
R2/Ohm
|
R3/Ohm
|
HT-Pegel
|
|
7,5
|
15
|
+2 dB
|
|
8,2
|
10
|
+1 dB
|
|
8,2
|
6,8
|
neutral
|
|
8,2
|
4,7
|
-1 dB
|
|
8,2
|
3,9
|
-2 dB
|
|
Seite 46:
Bei Scan Speaks Kalottenhochtöner D3004/660000 ist die Skalierung bei der Klifffaktormessung
in Abhängigkeit vom Signalpegel verrutscht. Der Begleittext trifft dagegen zu. Das korrekte Diagramm sieht so aus:
Seite 53:
Im Weichenschaltbild des Bauvorschlags „Fiorenza“ von Ari Acoustics fehlte der Widerstand R8
parallel zur Spule L4. Dieser hat den Wert 10 Ohm. Er wird nur für die Zweiwegversion „Fiorenza TS“ benötigt. In der Zweieinhalbweg-Version „Fiorenza“ ist L4 und damit auch R8 überbrückt, so
dass sowohl L4 als auch R8 ohne Funktion sind bzw. entfallen. Damit trifft die Aussage im Artikel auf S. 45 nicht mehr zu, L3 und L4 könnten in der „Fiorenza TS“ durch eine Spule von 3,0 mH ersetzt werden.
|
|
