Oops: Korrekturen und Nachträge zu Ausgabe 1/13

Seite 1 und 10:

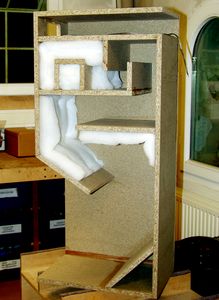

Die Abbildungen des Schnittmodells unseres Cobra-Horns zeigen ein Stück des Dämpfungsmaterials nicht an der richtigen Stelle. Im Fotostudio löste sich ein Teil der Polyesterwatte aus seiner Position und rutschte nach unten. Der Fehler war aus Zeitgründen nicht mehr korrigierbar, aber natürlich haben wir das Schnittmodell für alle, die unser missglücktes Foto unsicher zurück ließ, noch einmal mit korrekter Anordnung der Bedämpfung fotografiert:



Seite 19:
In die Holz-Stückliste für das Cobra-Horn wurde aus der Gehäusezeichnung ein Maß fehlerhaft übernommen: Die Front misst in der Höhe einen Zentimeter weniger als angegeben, also 559 mal 300 Millimeter. Wer das Horngehäuse mit der um einen Zentimeter längeren Frontplatte gefertigt hat, braucht sich aber keine Gedanken zu machen: Diese geringe Toleranz hat akustisch keine Auswirkungen.

Seite 51:
In der Frequenzweichenschaltung für den “Metronom”-Rundstrahler, in der Ausgabe3/2011 mit Neodym-Breitbänder sowie in dieser Ausgabe mit Ferrit-Breitbänder veröffentlicht, tritt eine Unklarheit auf: Im Saugkreis parallel zum Breitbänder, bestehend aus R4, L5 und C6, nennt die Preis-Leistungs-Empfehlung für den Innenwiderstand von L5 in beiden Ausgaben 1,8 Ohm, während die Highend-Empfehlung jeweils 3,5 Ohm ausweist - bei identischem R4 von 8,2 Ohm. Als Spulenbauform wird jeweis die Rollenkernspule H50 von Mundorf (mit 0,5-mm-Draht) genannt . Diese verfügt tatsächlich über einen Innenwiderstand von 1,8 Ohm, und in Verbindung mit 8,2 Ohm für R4 ist dies die korrekte Dimensionierung. 3,5 Ohm ist der Innenwiderstand der ebenfalls verwendbaren Stiftkernspule aus der Baureihe F50 von Mundorf. In diesem Fall ist für R4 6,8 Ohm zu wählen. Im aktuellen Lieferprogramm der Firma Mundorf endet die Baureihe H50 bei 8,2 mH. Daher ist aktuell eine F50-Spule mit 10 mH und 3,5 einzusetzen, und für R4 gilt dementsprechend 3,5 Ohm.

Seite 67:
Die Gehäuseempfehlung für den Visaton-Tieftöner W100S in 4 Ohm enthält einen Tippfehler: Die Bassreflexrohrlänge beträgt 190 mm, nicht 90 mm.

Seite 54-66:
Der plötzliche Ausfall unseres für alle Klirrmessungen verwendeten DAAS-Messsystems während der Produktion von HOBBY HiFi 1/2013 erforderte den kurzfristigen Einsatz von STEPS. Leider trat hierbei ebenfalls ein Hardware-Defekt auf, weshalb ein Teil der in HOBBY HiFi 1/2013 veröffentlichten Klirrmessungen fehlerhaft ist. Inzwischen konnten das Problem gelöst und die fehlerhaften Klirrmessungen aus 1/2013 mit dem wieder einsatzfähigen DAAS (herzlichen Dank an Jürgen Ultee!) wiederholt werden.
Dank neuer Hardware (Icon Cube und ein eigener PC exklusiv für ARTA/STEPS/LIMP) ist auch Steps wieder einsatzbereit, und wir konnten uns am Beispiel des Tieftöners aus dem Projekt „Harwood-Studio 13RB“ (s. S. 20 ff.) davon überzeugen, dass beide Messsysteme grundsätzlich die gleichen Klirr-Messergebnisse liefern (links u. mitte oben).
Hier sind die korrigierten Klirrfaktor-Frequenzgänge der Chassistests aus HOBBY HiFi 1/2013:
