Oops: Korrekturen und Nachträge zu Ausgabe 3/2020:
Seite 19:

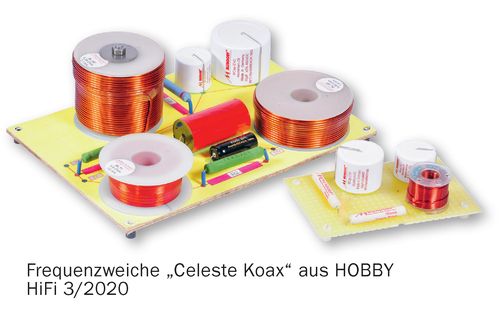

Aufmerksamen Lesern fiel die Leiterplatte unserer Frequenzweiche für “Celeste
Koax” auf: Die Fotos zeigen eine Platine ohne das eigentlich zu erwartende Lochraster. Das liegt daran, dass wir wegen eines Material-Engpasses nicht die
eigentlich empfohlene Lochrasterplatine LP/RA 240 aus Glasfaser-Epoxidharz verwendet haben, sondern ein entsprechend zugeschnittenes Stück Sperrholz.
Dieses haben wir beidseitig mit einem farbig ausgedruckten Platinenplan beklebt, auf dem die Bauteile mit ihren Größe, Positionen und Bauteilnummern abgebildet sind.
Da diese Leiterplatte nicht hitzefest ist, mussten die Widerstände, die sich bei hoher Belastung strak erwärmen können, mit Abstand montiert werden. Auf deren Anschlussdrähte wurden zu
diesem Zweck kurze Abschnitte der beim Frequenzweichenbau anfallenden Isolation von abisolierten NYM-Kabeln aufgefädelt, die als Abstandhalter dienen.
 |
Seite 37:
Im Abschnitt “Modifikationsempfehlungen” zum Bauvorschlag “Audimax Bookshelf FD” ist der
Spaltenkopf für den Kondensator für die Brillanz-Anpassung nicht korrekt. Statt C5 muss dort C6 stehen. Die Bauteilewerte sind allesamt richtig eingetragen.
Seite 64:

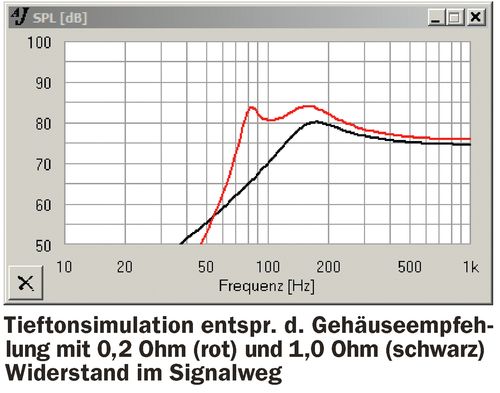

Die Abbildung der simulierten Tiefton-Frequenzgänge zum Breitbänder FR070WA04 von Wavecorm zeigt zwar tatsächlich Simulationen dieses Chassis, die aber nicht zu der Tabelle
“Gehäuseempfehlung” passen: Hier ist der zierliche Breitbänder in geschlossenen Gehäusen von einem und zwei Litern Volumen simuliert. Die Gehäuseempfehlung nennt jedoch eine Bassreflex-
und eine geschlossene Box. Wir haben noch einmal nachgerechnet und die dort gegebene Bassreflex-Empfehlung leicht angepasst. Hier sind die Gehäuseempfehlung und das Simulationsdiagramm:
|
Gehäusetyp
|
bassreflex
|
geschlossen
|
|
Widerstand im Signalweg
|
0,2 Ohm
|
1,0 Ohm
|
|
Gehäusevolumen
|
1,5 l
|
1,0 l
|
|
Abstimmfrequenz
|
91 Hz
|
-
|
|
Untere Grenzfrequenz (-3 dB)
|
78 Hz
|
135 Hz
|
|
BR-Tunnel-Durchmesser
|
30 mm
|
-
|
|
BR-Tunnel-Länge
|
130 mm
|
-
|
|
Bassreflex mit dominantem Tieftonplateau und wenig linearem Frequenzgang; geschlossen als Mittelhochtöner ab 200 Hertz einsetzbar.
|
|
