Korrekturen zu Heft 6/2018

Oops: Korrekturen und Nachträge zu Ausgabe 6/2018

Seite 25:
In der Kosten-Zusammenstellung des Projekts “WaveBySide 223” (Spalte 3, letzte Zeile über der Fußnote) ist eine Zahlenangabe verrutscht: “/” gehört in die Mitte der sechs Ziffern, also “645/790 Euro”.

Seite 26:
In den Gehäuseplan unserer Dreiweg-Standbox “WaveBySide 223” hat sich ein fehlerhaftes Maß eingeschlichen: Die Distanz zwischen der Gehäsue-Oberkante und dem Zentrum der Bassreflexöffnung auf der Front beträgt nicht, wie eingezeichnet, 640 mm, sondern 660 mm. Die Reflexöffnung ist zwar an der richtigen Stelle eingezeichnet, jedoch hat die Bemaßungsautomatik den Mittelpunkt nicht “gefangen”, wie an der falsch platzierten Maßhilfslinie gut zu erkennen ist.

Seite 56:
Im Chassis-Vergleichstest von 17-cm-Tieftönern in HOBBY HiFi 6/2018 ist für den Tieftöner SB17CAC45-8 von SB Acoustics ein falscher Gleichstromwiderstand angegeben. Dies fiel mehreren Lesern auf, weil dieser und zwei weitere Chassis dieses Herstellers, die ebenfalls Gegenstand dieses Tests sind, über identische Antriebssysteme verfügen und daher auch praktisch identische elektroakustische Parameter aufweisen müssten. Auch der Entwickler des Chassis, Ulrik Schmid, reklamierte den Fehler. Da wegen des Fehlerhaften Widerstands der Schwingspule auch die Gütewerte nicht zutreffen, haben wir das Chassis erneut gemessen. Hier sind die Thiele-Small-Parameter; sie sind jetzt mit den Parametern der beiden anderen SB-Acoustics-Chassis, SB17NBAC35-8 und SB17NRX2C35-8, im Rahmen üblicher Toleranzen identisch:

Re=5,6 Ohm
Le=0,17 mH
Fs=29 Hz
Qms=5,7
Qes=0,44
Qts=0,41
Sd=127 qcm
Vas=44 l
Cms=2,0 mm/N
Mms=16 g
Rms=0,50 kg/s
B*l=6,0 N/A
Z(1 kHz)=7,5 Ohm
Z(10 kHz)=9,8 Ohm

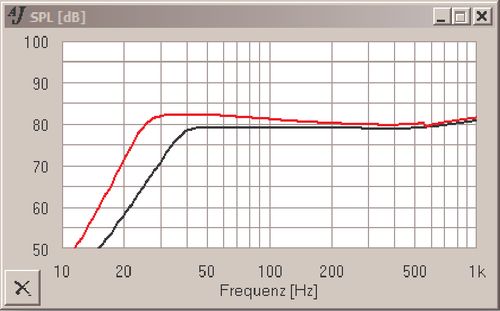

Tieftonsimulation entsprechend der Gehäuseempfehlung mit 0,2 Ohm (rot) und 1,0 Ohm (schwarz) Widerstand im Signalweg

Die veränderten Parameter ziehen natürlich auch eine Aktualisierung der Gehäuseempfehlung nach sich, die jetzt praktisch identisch mit den Empfehlungen für die beiden anderen SB -Acoustics-Tieftöner aus diesem Vergleichstest ausfällt:

Gehäusetyp

bassreflex

GHP

Widerstand im Signalweg

0,2 Ohm

1,0 Ohm

Hochpasskondensator

-

560 µF

Gehäusevolumen

45 l

17 l

Abstimmfrequenz

27 Hz

-

Untere Grenzfrequenz (-3 dB)

25 Hz

36 Hz

Bassreflextunnel-Durchmesser

70 mm

-

Bassreflextunnel-Länge

270 mm

-
