Korrekturen zu Heft 5/2018

Oops: Korrekturen und Nachträge zu Ausgabe 5/2018

Seite 41
Die Anwendung von “Kopieren und Einfügen” erfordert einige Konzentration, die leider noch längst nicht jeder aufzubringen willens oder in der Lage ist. Deshalb reicht ein fehlerfreies Manuskript leider nicht - den Weg ins Zeitschriften-Layout zu finden war hier einmal mehr die höhere Hürde. Jedenfalls streichen Sie bitte im Kasten “Gehäuse” unseres Bauvorschlag “FR10-TL” in der dritten Spalte auf Seite 41 unter der Überschrift “MDF 19 mm” die Zeile “1 Front 560x124 mm” (die stammt nämlich aus dem entsprechenden Artikel in  HOBBY HiFi 4/2018) und setzen stattdessen “2 Seitenwände 880x280 mm” (diese Zeile schaffte den Sprung aus dem Manuskript ins Layout nicht). Die weitere Stückliste unter der Überschrift “MDF 16 mm” ist laut erneuter Prüfung korrekt.

Seite 70:
Die Wertetabelle für die Modifikation des Hochton-Spannungsteilers stammt noch aus der ersten Version des WaveLine-152 -Bauvorschlags. Dür die MkII-Version, die wir in 5/2018 vorgestellt haben, ist die folgende Wertetabelle zutreffend:

R2/Ohm

R3/Ohm

HT-Pegel

3,3

10

-2 dB

3,9

8,2

+1 dB

3,9

5,6

neutral

3,9

4,7

-1 dB

4,7

3,9

-2 dB



Seite 71:
Linke Spalte, mittleres Diagramm: Hier ist die Bildlegende fehlerhaft: Der simulierte Frequenzgang mit 50% stärkerer Bedämpfung ist der rote, nicht der grüne. Grün ist der Freqeunzgang mit um 30% reduzierter Bedämpfung.

Seite 79:

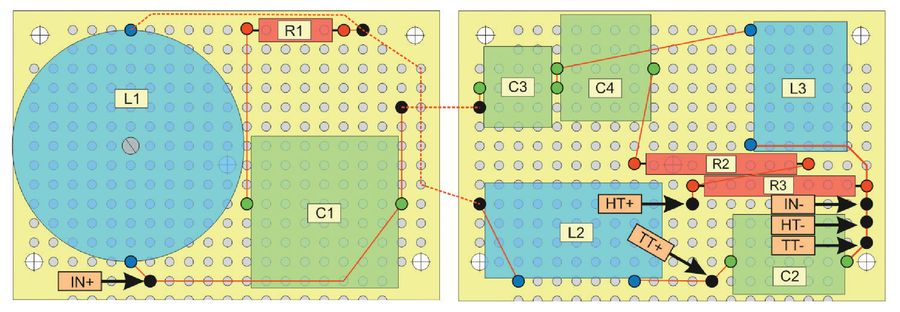

Dass die fotografierte Lötseite und der entsprechende Lageplan unserer “WaveLine 152 MkII” im HOBBY-HiFi-Special “Transmissionlines” nicht zusammen passen, fiel uns erst vor Kurzem auf. Das Foto ist korrekt; der abgedruckte Lageplan gehört jedoch zur ersten Version des Bauvorschlags und wurde bereits in 2/2017 veröffentlicht. In HOBBY HiFi 5/2018 hat er natürlich nichts zu suchen. Hier ist der richtige Lageplan:



Seite 112:
Wavecor liefert den Nachfolger des nicht mehr produzierten Subwoofer-Tieftöners SW263WA01, und dieser ist technisch mit seinem Vorgänger äquivalent. Der SW259WA02 ist der legitime Nachfolger, nicht zuletzt auch für die Bestückung unserer Bauvorschläge mit dem exzellenten, zumal mechanisch äußerst verlustfrei agierenden Basstreiber. Das Gehäuse des mit diesem Treiber bestückten Transmissionline-Subwoofers “Zyklop-Sub II” bedurfte allerdings einer Änderung: Der gesteigerten Einbautiefe trugen wir durch eine Modifikation am Gehäuse Rechnung. In HOBBY HiFi 5/2018 haben wir den entsprechend veränderten Gehäuseplan abgedruckt - allerdings übersehen, auch die Korbmaße zu aktualisieren. Tauschen Sie bitte die Ausschnitt-Maße 263 mm und 234 mm gegen die Maße 259 und 225 mm des Neuen aus.
