Oops: Korrekturen und Nachträge zu Ausgabe 3/07
Seite 16: Der Audaphon-Bändchenhochtöner Neo Pro 5i hat eine Nennimpedanz von acht,

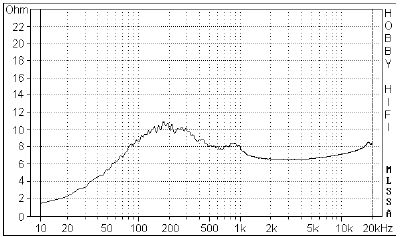

nicht zwölf Ohm. Das Impedanzdiagramm, das eine Impedanzkurve im Bereich um zwölf Ohm zeigt, wurde an einem defekten Hochtöner gemessen. Hier ist der richtige Impedanzverlauf:
Bauvorschlag “Audimax”: Der Hochtöner wird wie der Mitteltonzweig gegenphasig gepolt, nicht gleichphasig. Weiterhin
erhalten die Bauteile L1 und C1 des Tieftonfilters die Werte 3,9 mH und 220 µF (statt 6,8 mH und 390 µF). Das Projekt wurde unter verschiedenen raumakustischen Randbedingungen
ausführlichen Praxistests unterzogen. Dabei stellte sich heraus, dass es im Grundtonbereich auf unterschiedliche Raumakustik sehr empfindlich reagiert. In einigen Fällen war ein zu schlanker
Grundtonbereich festzustellen. Dieses Ühänomen wird durch Anpassung des Tieftonfilters (L1, C1) kompensiert:
L1
|
C1
|
Aufstellung/Abstand zur Rückwand
|
Passende Raumakustik
|
6,8 mH
|
390 µF
|
sehr wandnah/0-25 cm Wandabstand
|
Grundton-Betonung
|
5,6 mH
|
330 µF
|
wandnah/25-50 cm Wandabstand
|
Grundton-Betonung
|
4,7 mH
|
270 µF
|
wandnah/25-50 cm Wandabstand
|
neutral
|
3,9 mH
|
220 µF
|
frei/50-100 cm Wandabstand
|
neutral
|
3,3 mH
|
180 µF
|
frei/50-100 cm Wandabstand
|
Grundton-Schwäche
|
|
Schließlich ist in der Zeichnung des Mittelhochtongehäuses auf S. 18 die Innenhöhe des
Mitteltongehäuses von 166 auf 164 Millimeter zu reduzieren und die Zuschnittliste auf S. 19 entsprechend zu ändern. Das Einbaumaß des Hochtöners wird in der Höhe von 168 auf 172 mm
vergrößert. Wie sich inzwischen herausstellte, variiert das Einbaumaß des Hochtöners geringfügig. Unsere Exemplare passen in das nach Zeichnung gefertigte Gehäuse hinein, offenbar
aber nicht alle Exemplare dieser Produktion.
Seite 40: In der Ausgabe testete HOBBY HiFi die Class-D-Endstufen UcD 700 von Hypex. Die Ergebnisse
der Leistungsmessungen blieben hinter den Erwartungen allerdings zurück. Wie sich inzwischen herausstellte, war eine Unverträglichkeit des für die Messungen verwendeten Audio-Analyzers
UPL von Rohde&Schwarz mit den UcD-Endstufen die Ursache. Das gab es in den vergangenen Jahren zwei mal. Die genaue Ursache konnte bisher leider nicht ermittelt werden.
Eine erneute Leistungsmessung erbrachte jetzt folgende Werte, die erheblich plausibler sind und der UcD 700 ein hervorragendes Zeugnis ausstellen:
363 W an 8 Ohm 623 W an 4 Ohm 761 W an 2 Ohm
792 W Impulsleistung an 2 Ohm
Seite 47: Unter dem zweiten Bild ist die Schallgeschwindigkeit mit 34 Zentimetern pro Sekunde angegeben - richtig sind natürlich 34 Zentimeter pro Millisekunde. |
|
