Seite 23: ...und eine ganz alte Geschichte: In den Formeln für die
Bassreflexrohr-Berechnung gerieten zwei Kommata auf Abwege. Ersetzen Sie in der ersten Formel 1,53 durch 153 und in der zweiten Formel 2,34 durch 23.400, dann stimmt es.
Seite 55:
Dass dieser Fehlerteufel aber auch immer mit den Messdiagrammen hantiert! In Ausgabe 2/2000 hat es den Scan-Speak-Tieftöner 18 S 8535-00 erwischt:
Dessen Messdiagramme sind verlorengegangen, statt dessen die Resultate des Peerless-Tieftöners noch einmal abgedruckt. Die Kommentare neben den
Diagrammen beziehen sich hingegen auf die Scan-Speak-Messungen. Hier sind die noch fehlenden Diagramme:

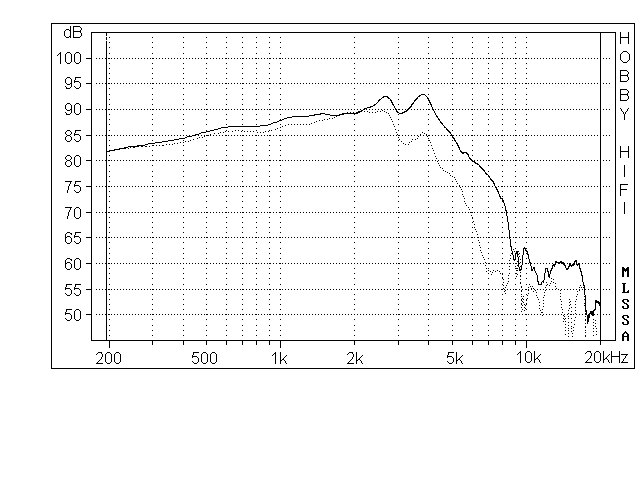

Schalldruck-Frequenzgang im Testgehäuse
(25 cm breit) axial und unter 30°

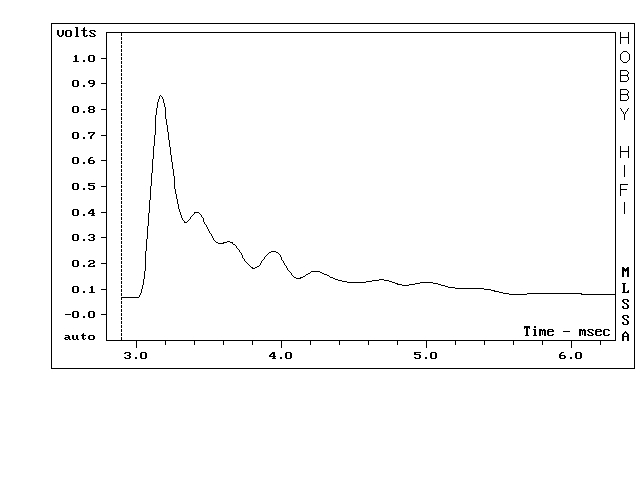

Sprungantwort im Testgehäuse (25 cm breit)
axial
Perfekt: Wie mit einem Lineal gezogen
verläuft die Schalldruckkurve - sowohl axial als auch unter 30 Grad.
Die Sprungantwort zeigt den Einfluss der
Membranresonanzen als Welligkeit der abfallenden Signalflanke.

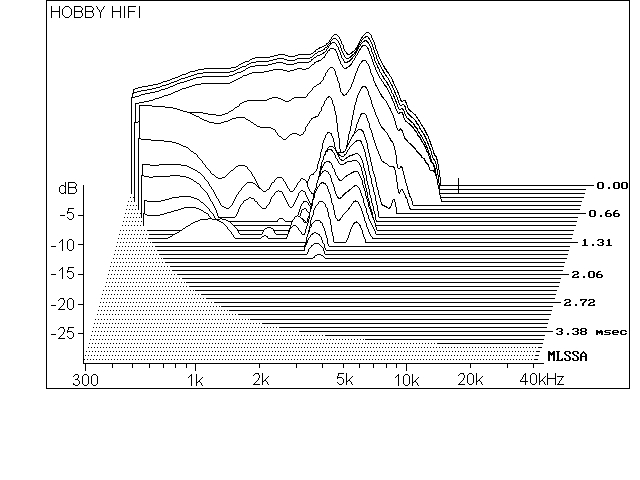

Wasserfallspektrum im Testgehäuse (25 cm
breit) axial

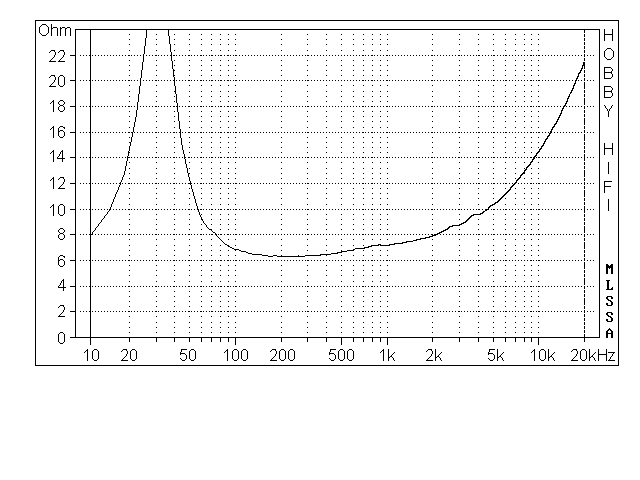

Impedanz-Frequenzgang Freiluft
Bei 2,6 und 3,8 kHz zeigen sich
Membranresonanzen, die aber schnell abklingen.
Ausgesprochen niedrige
Schwingspuleninduktivität, erlennbar an der bis 4 kHz kaum ansteigenden Impedanzkurve.
